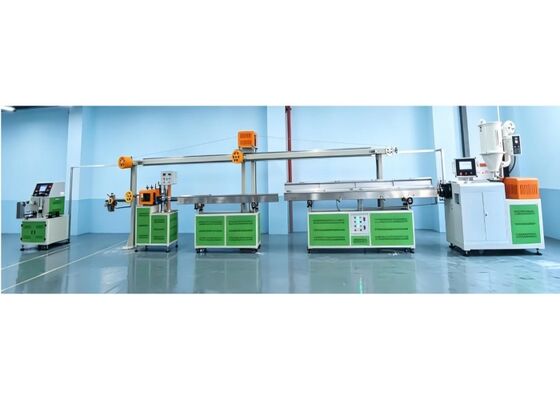

Γραμμή παραγωγής μηχανής εξώθησης μονόχρωμου νήματος υλικών εκτύπωσης 3D PFES3D-45 ABS/PLA

              Γραμμή Παραγωγής Μηχανής Εξώθησης Μονού Χρώματος Υλικών Νήματος 3D Εκτύπωσης PFES3D-45 ABS/PLA

      Πεδία Εφαρμογής: Η 3D εκτύπωση είναι η τελευταία τεχνολογία εκτύπωσης. Με την αυξανόμενη ζήτηση για 3D εκτυπωτές, τα νήματα 3D εκτύπωσης έχουν μεγάλες δυνατότητες στην αγορά και χρησιμοποιούνται κυρίως σε 3D εκτυπωτές. Κατασκευάζουμε κυρίως νήματα 3D εκτύπωσης όπως ABS, PLA, PETG και TPU, με διαμέτρους που κυμαίνονται από 1,75 έως 3,0 mm. Η ανοχή διαμέτρου μπορεί να ελεγχθεί εντός ±0,03 mm και η ταχύτητα εξώθησης κυμαίνεται από 30 έως 180 μέτρα ανά λεπτό, εξασφαλίζοντας τακτική διάταξη του νήματος.
Βασικές Τεχνικές Παράμετροι: 2.1 Διάμετρος κοχλία: Ø45 mm 2.2 Λόγος μήκους προς διάμετρο (L/D): 28:1 2.3 Ταχύτητα κοχλία: 0–100 σ.α.λ. (αυτόματος έλεγχος ταχύτητας μεταβλητής συχνότητας) 2.4 Παραγωγή εξώθησης: 25–30 kg/h 2.5 Ταχύτητα γραμμής παραγωγής: 30–180 m/min (με τακτική ευθυγράμμιση κλώνου) 2.6 Ύψος κέντρου: 1,1 μέτρο (ρυθμιζόμενο πάνω, κάτω, αριστερά και δεξιά) 2.7 Διαστάσεις γραμμής παραγωγής: Μήκος 15 m × Πλάτος 2,5 m × Ύψος 2,5 m 2.8 Τριφασική τάση: 380 V, 3 φάσεις, 50 Hz 2.9 Συνολική ισχύς: 50 kW; πραγματική μέση κατανάλωση ισχύος: 20 kWh/ώρα
Απαιτήσεις εργαστηρίου: 3.1 Διαστάσεις εργαστηρίου (Μ × Π × Υ): 25 m × 5 m × 3,5 m (προτεινόμενη επιφάνεια δαπέδου 300 τετραγωνικών μέτρων ή περισσότερο· το δάπεδο πρέπει να είναι επίπεδο) 3.2 Θερμοκρασία ≤ 50 °C, υγρασία ≤ 95 τοις εκατό 3.3 Τροφοδοσία: τριφασικό σύστημα πέντε καλωδίων (δηλαδή τρία καλώδια φάσης, ένα ουδέτερο καλώδιο και ένα καλώδιο γείωσης), 380 V, 50 Hz 3.4 Το εργαστήριο πρέπει να είναι εξοπλισμένο με δεξαμενή νερού ψύξης 2 κυβικών μέτρων, αεροσυμπιεστή, βαλβολίνη και καλώδιο 5 πυρήνων



Εξωθητής μονού κοχλία PFES3D-45:
Ισχύς θέρμανσης: 10 kW;
Ισχύς ανεμιστήρα: 0,5 kW;
Ισχύς κινητήρα: 11 kW;
Χοάνη στεγνώματος: 6,75 kW;
Μήτρα εξώθησης: 2 kW;
Δεξαμενή νερού με έλεγχο θερμοκρασίας: 12,5 kW;
Δεξαμενή νερού ψύξης: 0,9 kW;
Φυσητήρας θερμού αέρα: 0,75 kW;
Μονάδα πρόσφυσης διπλού κυλίνδρου από καουτσούκ: 1,5 kW;
Όργανο μέτρησης διαμέτρου λέιζερ αμφίδρομης λειτουργίας - Ράφι αποθήκευσης καλωδίων: 0,4 kW;
Μονοσταθμικός περιελικτήρας σερβοκινητήρα: 2 kW;
Συνολική εγκατεστημένη ισχύς του εξοπλισμού: περίπου 50 kW;
Κατανάλωση ηλεκτρικής ενέργειας κατά την κανονική παραγωγή: περίπου 10–15 kW

Φύλλο Προδιαγραφών Εξοπλισμού

I. Στεγνωτήριο από ανοξείδωτο χάλυβα 50 kg: 1 μονάδα
1. Χωρητικότητα: 50 kg
2. Ισχύς θέρμανσης: 6 kW
3. Ισχύς ανεμιστήρα: 0,75 kW
4. Βάρος: 90 kg
5. Διαθέτει μοναδικό σχεδιασμό αεραγωγού θερμού αέρα σε καμπύλη για την αποφυγή συσσώρευσης υπολειμμάτων σκόνης στη βάση του θερμαντικού στοιχείου, κάτι που θα μπορούσε να προκαλέσει καύση.
6. Ο κύλινδρος και τα εσωτερικά εξαρτήματα είναι όλα από ανοξείδωτο χάλυβα.
7. Ο κύλινδρος είναι αποσπώμενος από τη βάση, διευκολύνοντας τον εύκολο καθαρισμό και τη γρήγορη αλλαγή υλικών.
8. Εξοπλισμένο με αναλογικό ελεγκτή θερμοκρασίας ένδειξης απόκλισης για ακριβή έλεγχο της θερμοκρασίας.
Ένα διπλό σύστημα προστασίας από υπερθέρμανση μειώνει τον κίνδυνο ατυχημάτων που προκαλούνται από ανθρώπινο λάθος ή μηχανική βλάβη.

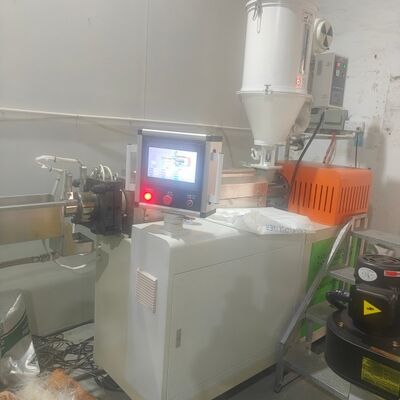

II. Μονοχρωματικός Εξωθητής Νήματος 3D PFES3D-45: Ένα σετ
1. Διάμετρος κοχλία: Ø45mm

2. Λόγος μήκους προς διάμετρο (L/D): 28:1
5. Μέθοδος ελέγχου ατράκτου: έλεγχος σερβοκινητήρα
4. Ο κοχλίας και ο κύλινδρος κατασκευάζονται από υψηλής ποιότητας νιτρωμένο χάλυβα 38CrMoAlA και έχουν υποστεί διαδικασία νίτρωσης. Σκληρότητα νίτρωσης: κοχλίας ≥ 740 HV· κύλινδρος ≥ 940 HV. Βάθος νίτρωσης: κοχλίας 0,4–0,6 mm, κύλινδρος: 0,6–0,7 mm· η ευθραυστότητα είναι Βαθμός 2 και στις δύο περιπτώσεις.
5. Το περίβλημα είναι κατασκευασμένο από χάλυβα κράματος χυτοσιδήρου· οι επιφάνειες επαφής μεταξύ του άνω και του κάτω περιβλήματος έχουν λειανθεί με ακρίβεια. Τα γρανάζια είναι κατασκευασμένα από 40Cr και έχουν υποστεί θερμική επεξεργασία κανονικοποίησης, ανόπτησης και σκλήρυνσης, ακολουθούμενη από λείανση όψης γραναζιού, με αποτέλεσμα τραχύτητα επιφάνειας Ra 0,8. Προσφέρουν απορρόφηση κραδασμών, αντοχή στη φθορά και χαμηλά επίπεδα θορύβου.
6. Κιβώτιο ταχυτήτων: Κιβώτιο ταχυτήτων (Bruker)
7. Ισχύς κινητήρα: κινητήρας 11 kW
8. Μέθοδος ελέγχου: Έλεγχος μεταβλητής συχνότητας (Haipumonte)
9. Ζώνες ελέγχου θερμοκρασίας: 1,8 kW × 6 ζώνες
10. Ζώνες ψύξης: 120 W × 4 ζώνες
11. Θερμαντικοί δακτύλιοι: Θερμαντικοί δακτύλιοι από ανοξείδωτο χάλυβα
12. Ρελέ στερεάς κατάστασης: Yangming
13. PLC: Xinjie – 1 σετ
14. Μονάδα ελέγχου θερμοκρασίας: Xinjie – 1 σετ
15. Κονσόλα ελέγχου με βραχίονα από κράμα αλουμινίου: 1 μονάδα
III. Μήτρα εξώθησης ακριβείας S136: ένα σετ
1. Υλικό μήτρας: S136, φινίρισμα καθρέφτη
2. Κοντός δρομέας χωρίς νεκρές γωνίες· τα τελικά προϊόντα έχουν λεία επιφάνεια χωρίς ατέλειες όπως μαύρες κηλίδες και ακριβή ακρίβεια διαστάσεων
3. Εξοπλισμένο με κεφαλές μήτρας 2,5 × 3,0: ένα σετ η καθεμία
4. Οι κεφαλές μήτρας μπορούν να προσαρμοστούν στις απαιτήσεις του πελάτη
IIII. Δεξαμενή ζεστού νερού από ανοξείδωτο χάλυβα 304: 1 σετ
1. Μήκος: 4 m
2. Μήκος δεξαμενής ζεστού νερού: 2 m
3. Μήκος δεξαμενής ζεστού νερού: 2 m
4. Υλικό δεξαμενής: ανοξείδωτος χάλυβας 304, πάχος: 1,5 mm
5. Βάση δεξαμενής: 1 μονάδα (επικαλυμμένη με πούδρα)

6. Υλικό: χάλυβας Q235 (συγκολλημένος)

7. Σύστημα κυκλοφορίας ζεστού νερού 304: 2 σετ

8. Ισχύς αντλίας νερού από ανοξείδωτο χάλυβα: 120 W × 2 μονάδες (Νέες Τεριτόριες)

9. Μονάδα θέρμανσης: 1 σετ

10. Ισχύς θέρμανσης: 12 kW

11. Ροδάκια με φρένα: 4



12. Αναλογικοί δείκτες θερμοκρασίας τύπου καντράν: 2

13. Εξοπλισμένο με κεραμικά περάσματα καλωδίων

V. Δεξαμενή ψύξης από ανοξείδωτο χάλυβα 304: ένα σετ

1. Μήκος δεξαμενής: 4 m

2. Υλικό δεξαμενής: ανοξείδωτος χάλυβας 304, πάχος: 1,5 mm

3. Βάση δεξαμενής: 1 μονάδα (επικαλυμμένη με πούδρα)

4. Υλικό: χάλυβας Q235 (συγκολλημένος)

5. Σύστημα κυκλοφορίας κρύου νερού 304: 1 σετ

6. Ισχύς αντλίας: 120 W × 1 μονάδα (Νέος Κόσμος)

7. Φυσητήρας νερού δύο σταδίων: 1 μονάδα (ο αεροσυμπιεστής θα παρέχεται από τον πελάτη)

8. Εξοπλισμένο με κεραμικά περάσματα καλωδίων

VI. Μετρητής διαμέτρου: 1 σετ

1. Μάρκα: Raist

2. Σύστημα παρακολούθησης σε πραγματικό χρόνο



3. Ακρίβεια μέτρησης: 0,001 mm

Εύρος μέτρησης: 0,200 mm–10,00 mm

VII. Μονάδα πρόσφυσης διπλού κυλίνδρου από καουτσούκ + φυσητήρας θερμού αέρα: ένα σετ

1. Μέθοδος πρόσφυσης: πρόσφυση διπλού κυλίνδρου

2. Υλικό κυλίνδρου πρόσφυσης: εισαγόμενο καουτσούκ

3. Μέθοδος ρύθμισης: κάθετη ρύθμιση μέσω κοχλία από ανοξείδωτο χάλυβα 304

4. Μέθοδος κίνησης: κίνηση με σύγχρονη ιμάντα

5. Ισχύς έλξης: σερβοκινητήρας 1,5 kW

6. Έλεγχος ταχύτητας: έλεγχος PLC



7. Ταχύτητα έλξης: 0–300 m/min

8. Μονάδα στεγνώματος με φυσητήρα υψηλής πίεσης 0,75 kW

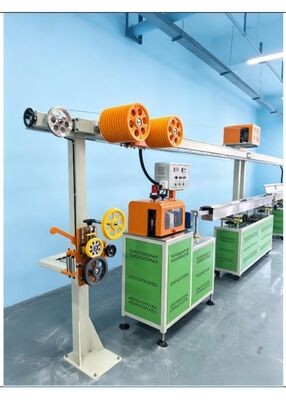

VIII. Οριζόντιο ράφι αποθήκευσης καλωδίων 8 μέτρων με μετρητή μέτρου: ένα σετ

1. Μήκος ραφιού: 8 m

2. Ύψος: 1,97 m


3. Τροχοί αποθήκευσης καλωδίων: τροχοί αποθήκευσης καλωδίων ABS, 11 + 12 τεμάχια

4. Μήκος αποθήκευσης καλωδίων: 150 m

5. Κινητήρας γραναζιών 400 kW

6. Μαγνητική σκόνη διπλού άξονα 2,5 kg

Μετρητής μέτρου υψηλής ακρίβειας

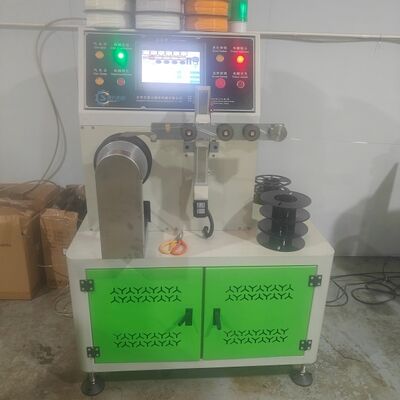

VIIII. Μονοσταθμικός περιελικτήρας σερβοκινητήρα: 1 σετ

1. Στοπ τροχού περιέλιξης: 1 σετ

2. Βηματικός κινητήρας θέσης: 1 σετ

3. Μέθοδος ελέγχου θέσης: έλεγχος βηματικού κινητήρα Leisi


4. Σερβοκινητήρας ατράκτου 1,5 kW: 1 σετ

5. Μέθοδος ελέγχου ατράκτου: έλεγχος σερβοκινητήρα

6. Πνευματική λειτουργία αλλαγής τροχού, ικανή για περιέλιξη χωρίς τροχό

7. Αυτόματος συναγερμός και διακοπή λειτουργίας κατά την επίτευξη του καθορισμένου μήκους, με επιπλέον διακοπή λειτουργίας λόγω θραύσης νήματος

8. Σταθερή διάταξη νήματος με εξαιρετική σταθερότητα

9. Συμβατό με τροχούς υλικών βάρους 1–5 kg

Εξοπλισμένο με λειτουργία αποθήκευσης προδιαγραφών τροχού υλικού

Μηχανή συσκευασίας κενού 400G


VV. Αναμικτήρας χρωμάτων 50 kg

VVI. Μηχανή στεγνώματος 100 kg + τροφοδότης υλικού: 1 μονάδα
