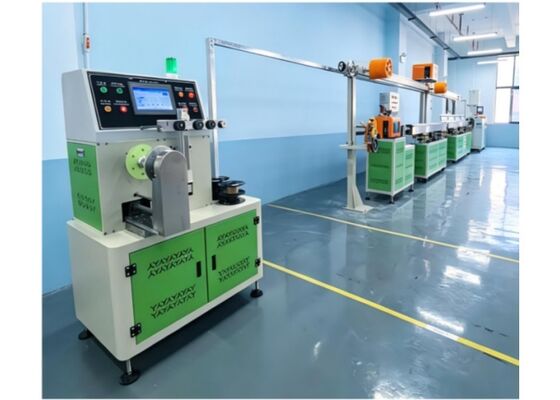

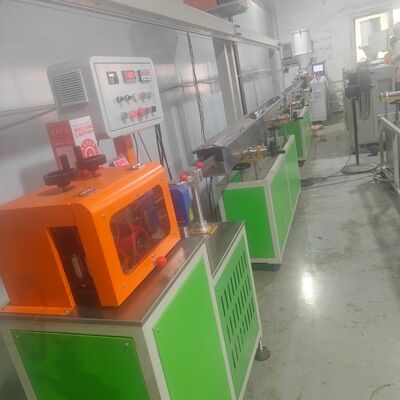

PFES3D-45 1.75mm 3.0mm Εξωθητής νήματος εκτυπωτή 3D για κατασκευαστή νήματος εκτυπωτή 3D PLA ABS PA PP PE, μηχανή κατασκευής νήματος εκτυπωτή 3D

   1.75mm 3,0mm 3D εκτυπωτής Filament Extruder για PLA ABS PA PP PE 3D εκτυπωτή filament maker

Η μηχανή εκτόξευσης ινών 3D εκτυπωτή είναι κατάλληλη για την κατασκευή ABS, PLA, PC, PA, PETG, PEI, PVA, peek και άλλων 3D υλικών με το χαρακτηριστικό της σταθερής ανοχής και της καθαρής περιτύλιξης.Αυτός ο κατασκευαστής ακονιστήρων νήματος είναι οικονομικός για μαζική παραγωγή
Τομείς εφαρμογής: Η 3D εκτύπωση είναι η τελευταία τεχνολογία εκτύπωσης.Κατασκευάζουμε κυρίως ίνες 3D εκτύπωσης όπως το ABS., PLA, PETG και TPU, με διαμέτρους που κυμαίνονται από 1,75 έως 3,0 mm. Η ανοχή διαμέτρου μπορεί να ελέγχεται εντός ± 0,03 mm και η ταχύτητα ακρότησης κυμαίνεται από 30 έως 180 μέτρα ανά λεπτό,διασφάλιση της καθαρής διάθεσης των νήμων.
Βασικές τεχνικές παραμέτρους: 2.1 Διαμέτρου βίδας: Ø45 mm 2.2 Σχέδιο μήκους/διάμετρου (L/D): 28:1 2.3 Ταχύτητα βίδας: 0·100 στροφές ανά λεπτό (αυτόματος έλεγχος ταχύτητας με μεταβλητή συχνότητα) 2.4 Έξοδος εξόρυξης:25-30 kg/h 2.5 Ταχύτητα γραμμής παραγωγής: 30~180 m/min (με καθαρή ευθυγράμμιση των νημάτων) 2.6 Υψόμετρο κέντρου: 1,1 μέτρα (προσαρμόσιμο προς τα πάνω, προς τα κάτω, αριστερά και δεξιά) 2.7 Διαστάσεις γραμμής παραγωγής: μήκος 15 m × πλάτος 2.5 m × ύψος 2.5 m 2.8 Τριφασική τάση: 380 V, 3 φάσεις, 50 Hz 2.9 Συνολική ισχύς: 50 kW, πραγματική μέση κατανάλωση ισχύος: 20 kWh/ώρα
Απαιτήσεις εργαστηρίου: 3.1 Διαστάσεις εργαστηρίου (L × W × H): 25 m × 5 m × 3,5 m (συστήνεται επιφάνεια πάτωμα 300 τετραγωνικών μέτρων ή μεγαλύτερη· το πάτωμα πρέπει να είναι επίπεδο) 3.2 Θέρμανση ≤ 50 °C,υγρασία ≤ 95% 3.3 Ηλεκτρική τροφοδοσία: τριστάσιο σύστημα πέντε καλωδίων (δηλαδή τρία καλώδια ενεργοποίησης, ένα ουδέτερο καλώδιο και ένα καλώδιο γείωσης), 380 V, 50 Hz 3.4 Το εργαστήριο πρέπει να είναι εξοπλισμένο με δεξαμενή ψύξης νερού 2 κυβικών μέτρων,Συμπίεση αέρα, λάδι εργαλείων και καλώδιο 5 πυρήνων



Πυροσβεστήρας PFES3D-45 με μία βίδα:
Δύναμη θέρμανσης: 10 kW·
Δύναμη ανεμιστήρα: 0,5 kW·
Δύναμη κινητήρα: 11 kW.
Δορυφόρος στεγνώσεως: 6,75 kW.
Δοκιμαστικό πεδίο εκτόξευσης: 2 kW.
Υδροδοτήμα με ρυθμισμένη θερμοκρασία: 12,5 kW·
Θάλαμος νερού ψύξης: 0,9 kW·
Φούσκωμα θερμού αέρα: 0,75 kW·
Μονάδα απορρόφησης από καουτσούκ διπλών κυλίνδρων: 1,5 kW·
Διορθωτικό όργανο μέτρησης διαμέτρου λέιζερ - Σώμα αποθήκευσης καλωδίων: 0,4 kW.
Εναμελής σταθμού ελεγχόμενος ελεγχόμενος ελεγχόμενος ελεγχόμενος: 2 kW.
Συνολική εγκατεστημένη ισχύς του εξοπλισμού: περίπου 50 kW·
Η κατανάλωση ηλεκτρικής ενέργειας κατά τη διάρκεια της κανονικής παραγωγής: περίπου 1015 kW

Εικόνα προδιαγραφών εξοπλισμού

Ι.Ατσάλι από ανοξείδωτο χάλυβα 50 kg
1. χωρητικότητα: 50 kg
2Δύναμη θέρμανσης: 6 kW
3Δύναμη ανεμιστήρα: 0,75 kW
4Βάρος: 90 κιλά
5Διαθέτει ένα μοναδικό καμπυλωτό σχέδιο αεραγωγού θερμού αέρα για να αποτρέψει την συσσώρευση υπολειμμάτων σκόνης
η βάση του θερμαντικού στοιχείου, η οποία θα μπορούσε να προκαλέσει καύση.
6Ο τύμπανος και τα εσωτερικά εξαρτήματα είναι όλα από ανοξείδωτο χάλυβα.
7Το τύμπανο είναι αποσυναρμολογήσιμο από τη βάση, διευκολύνοντας το εύκολο καθαρισμό και την ταχεία αλλαγή υλικών.
8Εξοπλισμένο με ρυθμιστή θερμοκρασίας με αναλογική απόκλιση για ακριβή έλεγχο της θερμοκρασίας.
Δύο συστήματα προστασίας από υπερθέρμανση μειώνουν τον κίνδυνο ατυχημάτων
προκαλούνται από ανθρώπινο λάθος ή μηχανική βλάβη.

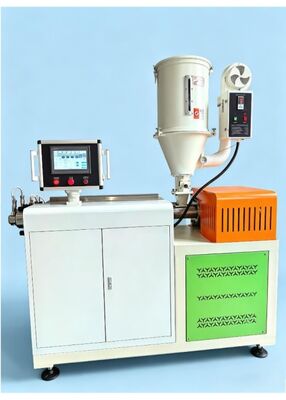

ΙΙ.Εξχυλιστής μονοχρωματικών 3D νήματος PFES3D-45: 1
σύνολο
1Διάμετρος βίδες: Ø45 mm
2Σχέση μήκους προς διάμετρο (L/D): 28:1
3Τύπος βίδες: Παγκόσμιος για PLA, PEDG, ABS και TPU
4Η βίδα και το βαρέλι είναι κατασκευασμένα από υψηλής ποιότητας νιτρικό 38CrMoAlA
Η σκληρότητα των νιτρικών υλών: βίδα ≥
740 HV· βαρέλι ≥ 940 HV. Βαρύτητα νιτρίωσης: βίδα
0.4·0.6 mm, βαρέλι: 0.6·0.7 mm· εύθραυστη
Δύο βαθμοί και στις δύο περιπτώσεις.
5Το περίβλημα είναι κατασκευασμένο από κράμα χυτού χάλυβα· οι επιφάνειες επαφής μεταξύ του άνω και του κάτω περίβληματος έχουν
Τα γρανάζια είναι κατασκευασμένα από 40Cr και έχουν υποβληθεί σε κανονικοποίηση.
θερμική επεξεργασία θέρμανσης και σβήσισης, ακολουθούμενη από άλεση της επιφάνειας του κιβωτίου,
με αποτέλεσμα την τραχύτητα της επιφάνειας να είναι Ra 0.8Προσφέρουν απορρόφηση σοκ.
αντοχή στην φθορά και χαμηλά επίπεδα θορύβου.
6Οθόνη: Οθόνη (Bruker)
7Δύναμη κινητήρα: 11 kW
8Μέθοδος ελέγχου: Διοίκηση μεταβλητής συχνότητας (Haipumonte)
9Ζώνες ελέγχου θερμοκρασίας: 1,8 kW × 6 ζώνες
10Ζώνες ψύξης: 120 W × 4 ζώνες
11Δαχτυλίδια θέρμανσης: Δαχτυλίδια θέρμανσης από ανοξείδωτο χάλυβα
12Ρέλε στερεών στοιχείων:
13ΠΛΚ: Xinjie 1 σύνολο
14. Μονάδα ελέγχου θερμοκρασίας: Xinjie 1 σύνολο
15- Κεφαλαίο ελέγχου ανυψωτήρα από κράμα αλουμινίου: 1 μονάδα

ΙΙΙ.Μόλδα εκτόξευσης S136 ακριβείας: ένα σύνολο

1Υλικό καλούπιας: S136, γυαλιστερό

2. Σύντομος δρόμος χωρίς τυφλές γωνίες· τα τελικά προϊόντα έχουν ομαλή επιφάνεια

χωρίς ελαττώματα όπως μαύρες κηλίδες και με ακριβή διαμετρική ακρίβεια

3Εξοπλισμένα με κεφαλές ζεύξης 2,5 × 3,0: ένα σετ κάθε μία

4Τα κεφάλια θέρμανσης μπορούν να προσαρμοστούν για να ανταποκριθούν στις απαιτήσεις των πελατών.



ΙΙΙΙ.304 Θερμοθάλαμος θερμού νερού από ανοξείδωτο χάλυβα: 1 σύνολο

1μήκος: 4 m

2Διάρκεια δεξαμενής θερμού νερού: 2 m

3Διάρκεια δεξαμενής ζεστού νερού: 2 m

4Υλικό δεξαμενής: 304 ανοξείδωτο χάλυβα, πάχος: 1,5 mm

5Φρέμα βάσης δεξαμενής: 1 μονάδα (πολυστρωμένη με σκόνη)

6Υλικό: χάλυβας Q235 (υλυσμένη)

7. 304 σύστημα κυκλοφορίας ζεστού νερού: 2 σετ

8Δύναμη αντλίας νερού από ανοξείδωτο χάλυβα: 120 W × 2 μονάδες (νέες περιοχές)

9Ενότητα θέρμανσης: 1 σύνολο

10Δύναμη θέρμανσης: 12 kW

11- Ρίστρες με φρένα: 4

12Ανάλογοι μετρητές θερμοκρασίας τύπου πίνακα: 2

13Εφοδιασμένα με κεραμικά καλώδια



V.304 δεξαμενή ψύξης από ανοξείδωτο χάλυβα: ένα σύνολο

1Διάρκεια δεξαμενής: 4 m

2Υλικό δεξαμενής: 304 ανοξείδωτο χάλυβα, πάχος: 1,5 mm

3Φρέμα βάσης δεξαμενής: 1 μονάδα (πολυστρωμένη με σκόνη)

4Υλικό: χάλυβας Q235 (υλυσμένη)

5. 304 σύστημα κυκλοφορίας κρύου νερού: 1 σύνολο

6Δύναμη αντλίας: 120 W × 1 μονάδα (Νέος Κόσμος)

7- Δυατάχυτος αναπνευστήρας νερού: 1 μονάδα (συμπιεστής αέρα που παρέχεται από τον πελάτη)

8Εφοδιασμένα με κεραμικά καλώδια



VI.Διάμετρος: 1 σύνολο

1Σημασία:

2Σύστημα παρακολούθησης σε πραγματικό χρόνο

3Ακρίβεια μέτρησης: 0,001 mm

Πεδίο μέτρησης: 0,200 mm·10,00 mm


ΙΙΙ.Μονάδα αποσύρσεως από καουτσούκ με δύο κυλίνδρους + αερόπνευμα θερμού αέρα: ένα σύνολο

1. Μέθοδος αποσύρσεως: διπλή ρολή αποσύρσεως

2- υλικό κυλίνδρου: εισαγόμενο καουτσούκ

3Μέθοδος ρύθμισης: κατακόρυφη ρύθμιση μέσω βίδας μολύβδου από ανοξείδωτο χάλυβα 304

4. Μέθοδος κίνησης: συγχρονισμένη κίνηση ζώνης

5Δύναμη έλξης: 1,5 kW σεροκινητήρας

6- Ρυθμιστής ταχύτητας: PLC

7. Ταχύτητα έλξης: 0·300 m/min

8. 0,75 kW μονάδα ξήρανσης με ανεμιστήρα υψηλής πίεσης

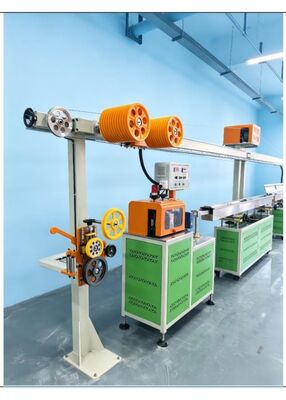

Θέμα αποθήκευσης οριζόντιου καλωδίου έντασης 8,8 μέτρων με μετρητή μετρητών: ένα

σύνολο

1. μήκος ράφου: 8 m

2Υψόμετρο: 1,97 μέτρα.

3Τελεφερίκτες: Τελεφερίκτες ABS, 11 + 12 τεμάχια

4Διάρκεια αποθήκευσης καλωδίου: 150 m

5. 400 kW κινητήρας ταχυτήτων

6. 2,5 kg μαγνητική σκόνη διπλού άξονα


Μετρητής μετρήσεων υψηλής ακρίβειας

ΙΙΙΙ.Εναμελής σταθμού εφοδιασμός με εφοδιασμό με εφοδιασμό: 1 σύνολο

1Κλειδί τροχιάς: 1 σετ

2- Στάπτης κινητήρας τοποθέτησης: 1 σετ

3Μέθοδος ελέγχου θέσης: Leisi Stepper motor control

4- Σερβοκινητήρας σπινδέλου 1,5 kW: 1 σύνολο

5. Μέθοδος ελέγχου σπινέλου: έλεγχο με ελεγκτή

6. Πνευματική λειτουργία αλλαγής κυλίνδρων, ικανή να περιστρέφεται χωρίς κυλίνδρους

7. Αυτοματοποιημένος συναγερμός και κλείσιμο κατά την επίτευξη του καθορισμένου μήκους, με πρόσθετη διακοπή του νήματος

8. Σταθερή επένδυση με εξαιρετική σταθερότητα

9. συμβατό με τροχούς υλικού βάρους 1 ̊5 kg


Εξοπλισμένα με λειτουργία αποθήκευσης προδιαγραφών υλικού κυλίνδρου

Μηχανή συσκευασίας κενού 400G

VV.Μικρατήρας χρωμάτων 50 kg

VVI.100 kg στεγνωτήρας + τροφοδότης υλικού: 1 μονάδα






Το εργοστάσιό μας παράγει κυρίως δύο παρτίδες προϊόντων μετά την εκτύπωση:

1:Εξοπλισμός βιβλίων μετά την εκτύπωση: μηχανή σχηματισμού σύρματος διπλού βρόχου, μηχανή δέσμευσης σύρματος διπλού βρόχου, ημι-αυτόματη μηχανή τρυπήματος, αυτόματη μηχανή τρυπήματος,Μηχανή δέσμευσης διπλού βρόχου καλωδίων και τρυπαντικής μηχανής χαρτιού"Μια μηχανή σπειροειδούς σχηματισμού και δέσμευσης, μηχανή σπειροειδούς σπειροειδούς σχηματισμού πλαστικών, μηχανή σπειροειδούς σπειροειδούς σχηματισμού πλαστικών, μηχανή σχηματισμού κρεμαστήρα ημερολογίου, μηχανή ράψιμου βιβλίων, μηχανή διπλώσεως βιβλίων.
Μηχανή λαμινισμού Mylar Tab, Μηχανή σύνδεσης Glue Perfect, Μηχανή ράψιμης σέλας, Μηχανή μετρήσεως φύλλων χαρτιού, Μηχανή σχηματισμού χάρτη μεταλλικού πλαισίου, Μηχανή σύνδεσης αυτόματου χάρτη μεταλλικού πλαισίου,3DΜηχανή εκτόξευσης νήματος εκτυπωτή

2:Υλικό δέσμευσης: πλαστική σπειροειδή περιστροφή, διπλό νήμα, νάιλον επικαλυμμένο σύρμα, μεταλλική σπειροειδή περιστροφή.

Πλαστικό συνδετικό μπουκάλι, σύρμα ράψιμο, νήμα 3D εκτύπωσης
Τα πλεονεκτήματα της εταιρείας μας: μπορούμε να προμηθεύσουμε μετά την εκτύπωση κάθε είδους σύστημα πλήρους δέσμευσης:

1: πρώτα να επιλέξετε τη χρήση δεσμευτικό διπλό βρόχο σύρμα,το εργοστάσιό μας κατασκευή διπλό βρόχο σύρμα σχηματισμού μηχανή και επίσης να κατασκευάσει

διπλό καλώδιο, αφού αγοράσετε από εμάς μηχανή δέσμευσης διπλού καλωδίου, αν αγοράσετε επίσης από εμάς διπλό καλώδιο, το διπλό καλώδιο μπορεί να δέσει ομαλά από το δικό μας μηχανή δέσμευσης διπλού καλωδίου,μπορούν να συνεργαστούν και να συνεργαστούν πολύ επιτυχώς.

2Η δεύτερη επιλογή είναι να χρησιμοποιήσετε ένα μονό σπειροειδές σπείρο μετάλλου.

και δεσμευτικό σημειωματάριο την ίδια στιγμή

3Τρίτον, να χρησιμοποιήσουμε πλαστική σπειροειδή περιέλιξη, επίσης πολύ καλά, μπορούμε να κατασκευάσουμε πλαστική σπειροειδή μηχανή σχηματισμού και επίσης πλαστική σπειροειδή μηχανή σύνδεσης.


Σχετικά με την υπηρεσία μας: Αφού αγοράσετε μηχανή από εμάς, αν η μηχανή έχει κάποιο πρόβλημα μπορούμε να σας βοηθήσουμε να το λύσετε.πρώτα μετά

αγοράσατε μηχανή θα σας στείλουμε ένα εγχειρίδιο οδηγιών για να σας πούμε πώς να φτιάξετε τη μηχανή και να χειριστείτε τη μηχανή.αν έχετε μικρό

Πρόβλημα με τη μηχανή πείτε μας, θα πάρουμε ένα βίντεο για να σας δείξουμε πώς να το λύσετε, αν μεγάλο πρόβλημα δεν μπορείτε να το χειριστείτε, θα στείλουμε τον δάσκαλο σας

Η εταιρεία θα σας βοηθήσει να λύσετε.Ευάρετα καλωσορίζουμε να επικοινωνήσετε μαζί μας@Whats app/We chat: 008613712492952,Email: robert@nanbobinding.com
