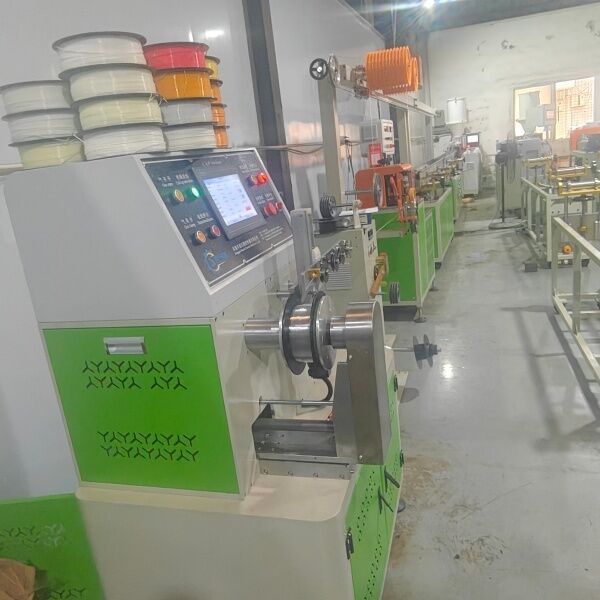

PFES3D-45 Γραμμή εκτόξευσης νήματος 3D εκτυπωτή, μηχανή εκτόξευσης νήματος 3D εκτύπωσης

          Μηχανή Εξώθησης Νήματος 3D Εκτυπωτή PFES3D-45, Μηχανή Εξώθησης Νήματος 3D Εκτύπωσης

     Η μηχανή εξώθησης νήματος για 3D εκτυπωτές είναι ένα ευέλικτο εργαλείο με εφαρμογές που κυμαίνονται από την παραγωγή προσαρμοσμένου νήματος για 3D εκτύπωση έως πειραματισμό υλικών και πρωτοβουλίες ανακύκλωσης. Ακολουθούν οι κύριες εφαρμογές:

Μαζική Παραγωγή: Επιτρέπει την παραγωγή νήματος μεγάλης κλίμακας, καλύπτοντας την αυξημένη ζήτηση από εμπορικές λειτουργίες 3D εκτύπωσης.
Προσαρμογή: Επιτρέπει στους κατασκευαστές να δημιουργούν προσαρμοσμένα νήματα με συγκεκριμένα χρώματα και ιδιότητες, προωθώντας την καινοτομία στην πρωτοτυποποίηση και την παραγωγή μικρής κλίμακας.
Έρευνα και Ανάπτυξη: Υποστηρίζει την Ε&Α επιτρέποντας την παραγωγή πειραματικών τύπων νήματος για δοκιμές και καινοτομία στην επιστήμη των υλικών.
Προμήθεια Αγοράς: Παρέχει σταθερή προμήθεια νήματος στην αγορά, διασφαλίζοντας τη διαθεσιμότητα για διάφορους χρήστες, από χομπίστες έως βιομηχανικούς χρήστες.

     Οι Μηχανές Νήματος 3D Εκτυπωτών μας βρίσκονται στην αιχμή της τεχνολογίας κατασκευής νημάτων. Σχεδιασμένες για ακρίβεια και αποδοτικότητα, αυτές οι μηχανές είναι η ιδανική επιλογή για την παραγωγή νημάτων υψηλής ποιότητας που χρησιμοποιούνται σε εφαρμογές 3D εκτύπωσης.
Βασικά Χαρακτηριστικά:
Ευέλικτοι Τύποι Νήματος: Οι μηχανές μας μπορούν να παράγουν μια ευρεία γκάμα υλικών νήματος, συμπεριλαμβανομένων PLA, ABS, PETG, TPU και άλλων, καλύπτοντας ποικίλες ανάγκες 3D εκτύπωσης.
Προσαρμόσιμα Μεγέθη Νήματος: Με ρυθμιζόμενες ρυθμίσεις, οι μηχανές μας επιτρέπουν την παραγωγή νημάτων σε διάφορες διαμέτρους και ανοχές για να καλύψουν συγκεκριμένες απαιτήσεις εκτύπωσης.
Προηγμένη Τεχνολογία Εξώθησης: Εξοπλισμένες με υπερσύγχρονους εξωθητήρες και ελέγχους ακριβείας, οι μηχανές μας διασφαλίζουν σταθερή ποιότητα νήματος και ακρίβεια διαμέτρου.
Αποδοτική Ψύξη και Τύλιξη: Τα συστήματά μας διαθέτουν αποδοτικούς μηχανισμούς ψύξης και τύλιξης, με αποτέλεσμα ομοιόμορφο σχήμα νήματος και ομαλή τύλιξη σε καρούλια.
Διασφάλιση Ποιότητας: Αυστηροί έλεγχοι ποιότητας ενσωματώνονται στη διαδικασία παραγωγής για να εγγυηθούν την ποιότητα και την εκτυπωσιμότητα του νήματος.

     Η γραμμή εξώθησης νήματος εκτύπωσης PFES3D-45 είναι κατάλληλη για υλικά κανονικής θερμοκρασίας όπως ABS/PLA/HIPS/PETG/NYLON/PC

Η γραμμή παραγωγής αποτελείται από εξωθητήρα υψηλής ακρίβειας, καλούπι από κράμα χάλυβα υψηλής ποιότητας, δεξαμενή νερού σταθερής θερμοκρασίας, σερβο-έλξη, αυτόματο ράφι αποθήκευσης και αυτόματη συσκευή περιέλιξης. Αυτή η σειρά γραμμών παραγωγής υιοθετεί έλεγχο κλειστού βρόχου PID και πρόγραμμα ελέγχου PLC, το οποίο είναι βολικό και γρήγορο στη λειτουργία.

     Η μηχανή εξώθησης νήματος για 3D εκτυπωτές είναι κατάλληλη για την κατασκευή ABS, PLA, PC, PA, PET, PETG, PEI, PVA, PEEK και άλλων υλικών 3D με χαρακτηριστικό σταθερή ανοχή και τακτοποιημένη περιέλιξη. Αυτός ο κατασκευαστής εξωθητήρα νήματος είναι οικονομικός για μαζική παραγωγή.
     Περιοχές Εφαρμογής: Η 3D εκτύπωση είναι η τελευταία τεχνολογία εκτύπωσης. Με την αυξανόμενη ζήτηση για 3D εκτυπωτές, τα νήματα 3D εκτύπωσης έχουν μεγάλες δυνατότητες στην αγορά και χρησιμοποιούνται κυρίως σε 3D εκτυπωτές. Κατασκευάζουμε κυρίως νήματα 3D εκτύπωσης όπως ABS, PLA, PETG και TPU, με διαμέτρους που κυμαίνονται από 1,75 έως 3,0 mm. Η ανοχή διαμέτρου μπορεί να ελεγχθεί εντός ±0,03 mm και η ταχύτητα εξώθησης κυμαίνεται από 30 έως 180 μέτρα ανά λεπτό, διασφαλίζοντας τακτοποιημένη διάταξη του νήματος.
Βασικές Τεχνικές Παράμετροι: 2.1 Διάμετρος κοχλία: Ø45 mm 2.2 Λόγος μήκους προς διάμετρο (L/D): 28:1 2.3 Ταχύτητα κοχλία: 0–100 σ.α.λ. (αυτόματος έλεγχος ταχύτητας μεταβλητής συχνότητας) 2.4 Παραγωγή εξώθησης: 25–30 kg/h 2.5 Ταχύτητα γραμμής παραγωγής: 30–180 m/min (με τακτοποιημένη ευθυγράμμιση κλώνου) 2.6 Κεντρικό ύψος: 1,1 μέτρο (ρυθμιζόμενο πάνω, κάτω, αριστερά και δεξιά) 2.7 Διαστάσεις γραμμής παραγωγής: Μήκος 15 m × Πλάτος 2,5 m × Ύψος 2,5 m 2.8 Τριφασική τάση: 380 V, 3 φάσεις, 50 Hz 2.9 Συνολική ισχύς: 50 kW; πραγματική μέση κατανάλωση ισχύος: 20 kWh/ώρα
Απαιτήσεις εργαστηρίου: 3.1 Διαστάσεις εργαστηρίου (Μ × Π × Υ): 25 m × 5 m × 3,5 m (προτεινόμενη επιφάνεια δαπέδου 300 τετραγωνικών μέτρων ή περισσότερο· το δάπεδο πρέπει να είναι επίπεδο) 3.2 Θερμοκρασία ≤ 50 °C, υγρασία ≤ 95 τοις εκατό 3.3 Τροφοδοσία: τριφασικό πεντακαλωδιακό σύστημα (δηλαδή τρία καλώδια φάσης, ένα ουδέτερο καλώδιο και ένα καλώδιο γείωσης), 380 V, 50 Hz 3.4 Το εργαστήριο πρέπει να είναι εξοπλισμένο με δεξαμενή ψυχρού νερού 2 κυβικών μέτρων, αεροσυμπιεστή, λάδι γραναζιών και καλώδιο 5 πυρήνων



Μονοκόχλιας εξωθητήρας PFES3D-45:
Ισχύς θέρμανσης: 10 kW;
Ισχύς ανεμιστήρα: 0,5 kW;
Ισχύς κινητήρα: 11 kW;
Χοάνη στεγνώματος: 6,75 kW;
Κεφαλή εξώθησης: 2 kW;
Δεξαμενή νερού με έλεγχο θερμοκρασίας: 12,5 kW;
Δεξαμενή ψύξης νερού: 0,9 kW;
Φυσητήρας θερμού αέρα: 0,75 kW;
Μονάδα έλξης διπλών κυλίνδρων: 1,5 kW;
Όργανο μέτρησης διαμέτρου λέιζερ αμφίδρομης λειτουργίας - Ράφι αποθήκευσης καλωδίου: 0,4 kW;
Μονοσταθμικός σερβο-τυλιχτήρας: 2 kW;
Συνολική εγκατεστημένη ισχύς του εξοπλισμού: περίπου 50 kW;
Κατανάλωση ηλεκτρικής ενέργειας κατά την κανονική παραγωγή: περίπου 10–15 kW

Φύλλο Προδιαγραφών Εξοπλισμού

I. Στεγνωτήριο από ανοξείδωτο χάλυβα 50 kg: 1 μονάδα
1. Χωρητικότητα: 50 kg
2. Ισχύς θέρμανσης: 6 kW
3. Ισχύς ανεμιστήρα: 0,75 kW
4. Βάρος: 90 kg
5. Διαθέτει μοναδικό σχεδιασμό αεραγωγού θερμού αέρα για την αποφυγή συσσώρευσης υπολειμμάτων σκόνης στη
βάση του θερμαντικού στοιχείου, η οποία θα μπορούσε να προκαλέσει ανάφλεξη.
6. Ο κύλινδρος και τα εσωτερικά εξαρτήματα είναι όλα από ανοξείδωτο χάλυβα.
7. Ο κύλινδρος είναι αποσπώμενος από τη βάση, διευκολύνοντας τον καθαρισμό και τη γρήγορη αλλαγή υλικών.
8. Εξοπλισμένο με αναλογικό ελεγκτή θερμοκρασίας ένδειξης απόκλισης για ακριβή έλεγχο της θερμοκρασίας.
Ένα διπλό σύστημα προστασίας από υπερθέρμανση μειώνει τον κίνδυνο ατυχημάτων
που προκαλούνται από ανθρώπινο λάθος ή μηχανική βλάβη.

II. Μονοχρωματικός Εξωθητήρας Νήματος 3D PFES3D-45: Ένα
σετ
1. Διάμετρος κοχλία: Ø45mm
2. Λόγος μήκους προς διάμετρο (L/D): 28:1
3. Τύπος κοχλία: Καθολικός για PLA, PEDG, ABS και TPU
4. Ο κοχλίας και ο κύλινδρος είναι κατασκευασμένοι από υψηλής ποιότητας νιτρωμένο χάλυβα 38CrMoAlA
και έχουν υποστεί διαδικασία νίτρωσης. Σκληρότητα νίτρωσης: κοχλίας ≥
740 HV· κύλινδρος ≥ 940 HV. Βάθος νίτρωσης: κοχλίας
0,4–0,6 mm, κύλινδρος: 0,6–0,7 mm· η ευθραυστότητα είναι
Βαθμός 2 και στις δύο περιπτώσεις.
5. Το περίβλημα είναι κατασκευασμένο από χάλυβα χυτοκράματος· οι επιφάνειες επαφής μεταξύ του άνω και του κάτω περιβλήματος έχουν
υποστεί λείανση ακριβείας. Τα γρανάζια είναι κατασκευασμένα από 40Cr και έχουν υποστεί κανονικοποίηση,
εξομάλυνση και σκλήρυνση με θερμική επεξεργασία, ακολουθούμενη από λείανση όψης γραναζιών,
με αποτέλεσμα τραχύτητα επιφάνειας Ra 0,8. Προσφέρουν απορρόφηση κραδασμών,
αντοχή στη φθορά και χαμηλά επίπεδα θορύβου.
6. Κιβώτιο ταχυτήτων: Κιβώτιο ταχυτήτων (Bruker)
7. Ισχύς κινητήρα: κινητήρας 11 kW
8. Μέθοδος ελέγχου: Έλεγχος μεταβλητής συχνότητας (Haipumonte)
9. Ζώνες ελέγχου θερμοκρασίας: 1,8 kW × 6 ζώνες
10. Ζώνες ψύξης: 120 W × 4 ζώνες
11. Θερμαντικοί δακτύλιοι: Θερμαντικοί δακτύλιοι από ανοξείδωτο χάλυβα
12. Ρελέ στερεάς κατάστασης: Yangming
13. PLC: Xinjie – 1 σετ
14. Μονάδα ελέγχου θερμοκρασίας: Xinjie – 1 σετ
15. Κουτί ελέγχου με βραχίονα από κράμα αλουμινίου: 1 μονάδα

III. Καλούπι εξώθησης ακριβείας S136: ένα σετ

1. Υλικό καλουπιού: S136, με φινίρισμα καθρέφτη

2. Κοντός δρομέας χωρίς νεκρές γωνίες· τα τελικά προϊόντα έχουν λεία επιφάνεια

χωρίς ατέλειες όπως μαύρες κηλίδες και ακριβή ακρίβεια διαστάσεων

3. Εξοπλισμένο με κεφαλές μήτρας 2,5 × 3,0: ένα σετ η καθεμία

4. Οι κεφαλές μήτρας μπορούν να προσαρμοστούν στις απαιτήσεις του πελάτη



IIII. Δεξαμενή ζεστού νερού από ανοξείδωτο χάλυβα 304: 1 σετ

1. Μήκος: 4 m

2. Μήκος δεξαμενής ζεστού νερού: 2 m

3. Μήκος δεξαμενής ζεστού νερού: 2 m

4. Υλικό δεξαμενής: ανοξείδωτος χάλυβας 304, πάχος: 1,5 mm

5. Βάση δεξαμενής: 1 μονάδα (επικαλυμμένη με πούδρα)

6. Υλικό: χάλυβας Q235 (συγκολλημένος)

7. Σύστημα κυκλοφορίας ζεστού νερού από ανοξείδωτο χάλυβα 304: 2 σετ

8. Ισχύς αντλίας νερού από ανοξείδωτο χάλυβα: 120 W × 2 μονάδες (Νέες Τεριτορίες)

9. Μονάδα θέρμανσης: 1 σετ

10. Ισχύς θέρμανσης: 12 kW

11. Ροδάκια με φρένα: 4

12. Αναλογικοί θερμόμετρα τύπου καντράν: 2

13. Εξοπλισμένο με κεραμικά περάσματα καλωδίων



V. Δεξαμενή ψύξης από ανοξείδωτο χάλυβα 304: ένα σετ

1. Μήκος δεξαμενής: 4 m

2. Υλικό δεξαμενής: ανοξείδωτος χάλυβας 304, πάχος: 1,5 mm

3. Βάση δεξαμενής: 1 μονάδα (επικαλυμμένη με πούδρα)

4. Υλικό: χάλυβας Q235 (συγκολλημένος)

5. Σύστημα κυκλοφορίας κρύου νερού από ανοξείδωτο χάλυβα 304: 1 σετ

6. Ισχύς αντλίας: 120 W × 1 μονάδα (Νέος Κόσμος)

7. Ανεμιστήρας νερού δύο σταδίων: 1 μονάδα (ο αεροσυμπιεστής θα παρέχεται από τον πελάτη)

8. Εξοπλισμένο με κεραμικά περάσματα καλωδίων



VI. Όργανο μέτρησης διαμέτρου: 1 σετ

1. Μάρκα: Raist

2. Σύστημα παρακολούθησης σε πραγματικό χρόνο

3. Ακρίβεια μέτρησης: 0,001 mm

Εύρος μέτρησης: 0,200 mm–10,00 mm


VII. Μονάδα έλξης διπλών κυλίνδρων + φυσητήρας θερμού αέρα: ένα σετ

1. Μέθοδος έλξης: έλξη διπλών κυλίνδρων

2. Υλικό κυλίνδρου έλξης: εισαγόμενο καουτσούκ

3. Μέθοδος ρύθμισης: κάθετη ρύθμιση μέσω κοχλία από ανοξείδωτο χάλυβα 304

4. Μέθοδος κίνησης: κίνηση με σύγχρονη ιμάντα

5. Ισχύς έλξης: σερβοκινητήρας 1,5 kW

6. Έλεγχος ταχύτητας: έλεγχος PLC

7. Ταχύτητα έλξης: 0–300 m/min

8. Μονάδα στεγνώματος φυσητήρα υψηλής πίεσης 0,75 kW


VIII. Οριζόντιο ράφι αποθήκευσης νήματος μήκους 8 μέτρων με μετρητή μέτρων: ένα

σετ

1. Μήκος ραφιού: 8 m

2. Ύψος: 1,97 m

3. Τροχοί αποθήκευσης νήματος: τροχοί αποθήκευσης νήματος ABS, 11 + 12 τεμάχια

4. Μήκος αποθήκευσης νήματος: 150 m

5. Κινητήρας γραναζιών 400 kW

6. Μαγνητική σκόνη διπλού άξονα 2,5 kg


Μετρητής μέτρων υψηλής ακρίβειας

VIIII. Μονοσταθμικός σερβο-τυλιχτήρας: 1 σετ

1. Στόππερ τροχού περιέλιξης: 1 σετ

2. Βηματικός κινητήρας θέσης: 1 σετ

3. Μέθοδος ελέγχου θέσης: έλεγχος βηματικού κινητήρα Leisi

4. Σερβοκινητήρας ατράκτου 1,5 kW: 1 σετ

5. Μέθοδος ελέγχου ατράκτου: έλεγχος σερβο

6. Πνευματική λειτουργία αλλαγής τροχού, ικανή για περιέλιξη χωρίς τροχό

7. Αυτόματος συναγερμός και διακοπή λειτουργίας κατά την επίτευξη του καθορισμένου μήκους, με επιπλέον διακοπή λειτουργίας λόγω θραύσης νήματος

8. Σταθερή διάστρωση νήματος με εξαιρετική σταθερότητα

9. Συμβατό με τροχούς υλικού βάρους 1–5 kg


Εξοπλισμένο με λειτουργία αποθήκευσης προδιαγραφών τροχού υλικού

Μηχανή Συσκευασίας κενού 400G

VV. Αναμικτήρας Χρωμάτων 50 kg

VVI. Μηχανή στεγνώματος 100 kg + τροφοδότης υλικού: 1 μονάδα
